欧美成人精品欧美一级乱黄一区二区精品在线-国产成人精品免高潮在线观看-高清一级做?爱视频免费-亚洲欧美国产一区二区三区-亚洲成?Ⅴ人在线观看无码-国产成人无码?v片在线观看

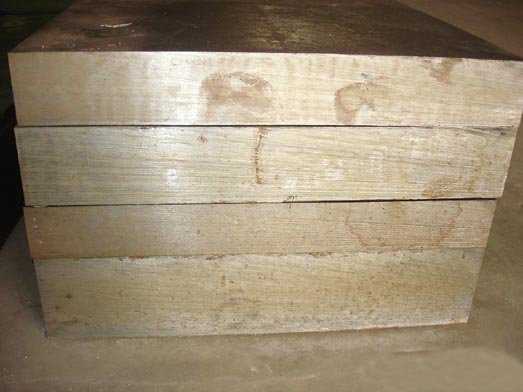

進(jìn)口SLD模具鋼概述
產(chǎn)品名稱：SLD高耐磨性冷作模具鋼
產(chǎn)地品牌：日本HITACHI
各國(guó)牌號(hào)：美國(guó)-AISI D2 | 日本-JIS SKD11
SLD高耐磨高鉻冷作工具鋼為高碳、高鉻型合金鋼、具極高硬度及適宜之軔性，并有回火硬化效果，為典型之風(fēng)硬鋼，是目前耐磨耗性較好之合金工具鋼。添加鉬、釩元素，故兼具耐磨、不變形、耐沖擊等特性。經(jīng)二次精煉，清凈度佳，晶粒微細(xì)。
SLD出廠硬度：退火210HB
SLD模具鋼特點(diǎn)
　　高耐磨性冷作模具鋼，淬透性佳，熱處理變形小，易于加工。
SLD模具鋼用途
　　重負(fù)荷冷沖壓?；驘嶙餍拚?，宜制作鋒利刀口，剪刀，形狀繁雜之冷沖壓工具。
SLD熱處理工藝
　　鍛造：1050—950℃
　　退火：加熱至800-850℃，在此溫度中停留1-3小時(shí)，在爐中任其漸冷。
　　淬火：緩慢加熱至500-750℃，再加熱至1000-1050℃在油中或靜止空氣中冷卻，冷卻方式根據(jù)工件有效厚度而決定，一般在10mm以下用空氣冷卻至室溫。
　　回火：加熱至150-200℃或者500-550℃，在此溫度中停留，然后在靜止空氣中冷卻，回火溫度在150-200℃；對(duì)韌性方面注重及后需要線切割加工WED或放電加工EDM時(shí)，回火溫度應(yīng)為500-530℃。
　　硬度：55HRC以上。
